شیر دیافراگمی استیل

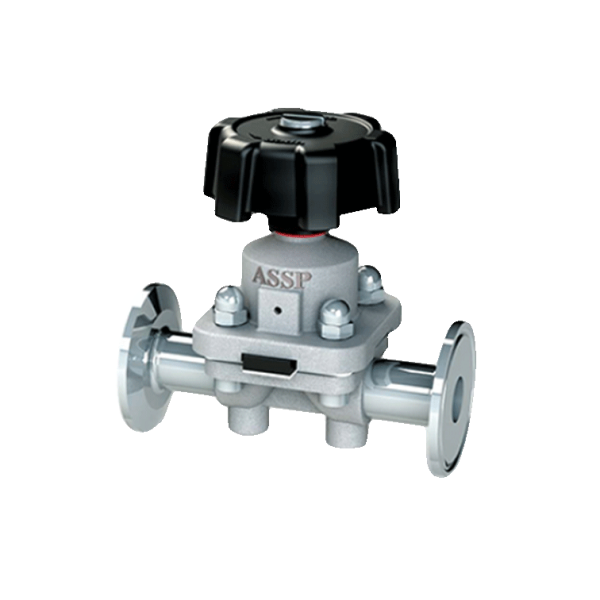

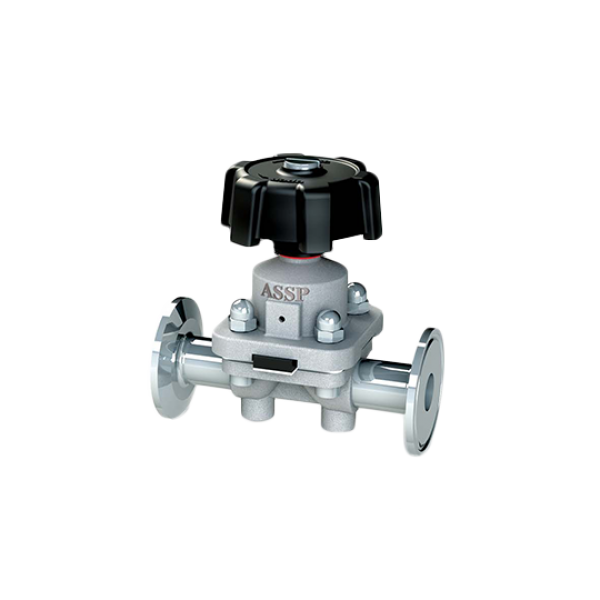

شیر دیافراگمی (فولاد زنگ نزن ,Stainless Steel)  در کارخانجات داروسازی جهت باز و بسته کردن جریان مایعات دارویی نصب و راه اندازی می گردد. شیر دیافراگمی استیل دارای طراحی به صورت باز و بسته نرمال می باشد. و حالت کنترل آن به صورت دستی است. طریقه باز و بسته کردن شیر استیل دیافراگمی از طریق گسکت دوبل دیافراگم عمل می‌کند. باز و بسته کردن دیافراگم توسط دسته چرخشی روی شیر انجام می گردد . شیر دیافراگمی شامل بدنه استنلس استیل، دستگیره پلی اورتان و گسکت دیافراگم می باشد.

Clamped Diaphragm Valve

شیر دیافراگمی استیل
  • توضیحات تکمیلی
  • نقشه فنی
  • اطلاعات فنی

توضیحات تکمیلی



جنس بدنه این نوع شیر DIN1.4404 و آلیاژ آن فولاد زنگ نزن 316L می باشد. جنس واشر گسکت دو لایه ،از نوع PTFE (پی تی اف ای ) و  EPDM (ای پی دی ام) بوده و پولیش داخل بدنه شیر دارای سطح Mirror polish آینه ای و سطح سوپر پولیش با رافنس زیر 0.4( Ra<0.4 ) می باشد. این شیر به صورت کلمپی Clamped و جوشی Weld به لوله استنلس استیل صنایع دارویی اتصال پیدا می کند.

شیر دیافراگمی استلس استیل با حرکت‌های خطی باعث تنظیم جریان داخلی‌اش می‌شود.

این شیر در سایزهای 1/2 اینچ تا 2 اینچ عرضه می‌شود و از آلیاژهای 304 و 316 ساخته می‌شود.

شیرهای دیافراگمی مخصوص صنایع غدایی و دارویی می‌باشد که تحمل دمایی ۹۵ درجه سانتیگراد را دارد،با توجه به اینکه این شیر دیافراگمی کلمپی است، سرعت تمیزکاری و تعمیر آن بسیار بالاست.

شیرهای دیافراگمی با خاصیت دو طرفه بودن کنترل قطع و وصل کردن جریان را برعهده دارند. یکی از اصلی‌ترین کاربردهای شیر دیافراگمی انتقال سیالات پرخطر و حاوی ذرات معلق حتی در محیط خلا مناسب است.

نقشه فنی

اطلاعات فنی

    نحوه اتصال کلمپی و جوشی
    جنس بدنهفولاد زنگ نزن استنلس استیل
    استانداردASME BPE و سایزهای DN10 ~ DN80 l
    دما10- ~ 150+ سلسیوس
    فشار 10 بار (Bar)
