شیر پنوماتیک انگل ولو فرول دار (فولاد زنگ نزن ,Stainless Steel) در کارخانجات داروسازی جهت باز و بسته کردن جریان مایعات دارویی نصب و راه اندازی می گردد. این شیردارای طراحی به صورت باز و بسته نرمال می باشد. و حالت کنترل آن به صورت پنوماتیک عمل می کند. سیستم قطع و وصل کردن جریان مایعات از طریق سوپاپ مرکزی که با زاویه 45درجه در داخل بدنه شیر نصب شده و از طریق یک شفت به سیلندر پنوماتیک متصل گردیده با جریان باد شیر را باز و بسته می کند.

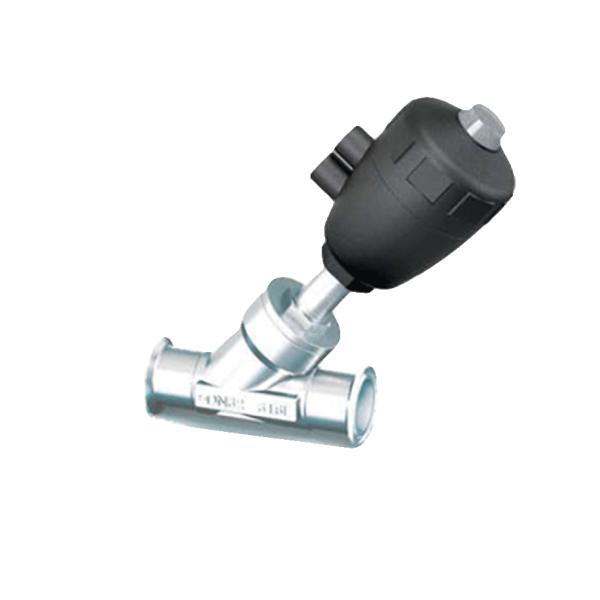

شیر پنوماتیک انگل ولو فرول دار استنلس استیل
Pneumatic Clamped Angle Valve
جنس بدنه این نوع شیر از DIN1.4404 و آلیاژ آن فولاد زنگ نزن استنلس استیل SS316L می باشد. جنس واشر گسکت، از نوع PTFE (پی تی اف ای ) بوده و پولیش داخل بدنه شیر دارای سطح Mirror polish آینه ای و سطح سوپر پولیش با رافنس زیر 0.4 ( Ra<0.4 ) می باشد. اتصال این شیربه صورت کلمپی Clamped به لوله استنلس استیل صنایع دارویی متصل می گردد.
نحوه اتصال
کلمپی
جنس بدنه
فولاد زنگ نزن استنلس استیل
استاندارد
ASME BPE و در سایزهای DN10 ~ DN80 :DN
فشار
10 بار (Bar)
دما
10- تا 160+ سلسیوس
